Launch SmartLink B یک ابزار برای عیب یابی از راه دور مورد استفاده قرار میگیرد و با دیگر دستگاه های دیاگ LAUNCH سازگاری دارد.
SmartLink C می‌تواند به وسیله نقلیه متصل شود و SmartLink B می‌تواند به هر دستگاه دیاگ دیگری متصل شود. تشخیص از راه دور بر روی پلتفرم SmartLink انجام خواهد شد.
دستگاه LAUNCH Smartlink با منبع تغذیه ۱۲ ولت و ۲۴ ولت خود، از عیب‌یابی خودرو و کامیون پشتیبانی می‌کند و نیاز به منبع تغذیه اضافی را از بین می‌برد. این دستگاه به راحتی از طریق OBD2 به خودرو متصل می‌شود و ارتباط با دستگاه عیب‌یابی X-431 به صورت بی‌سیم و از طریق بلوتوث انجام می‌شود

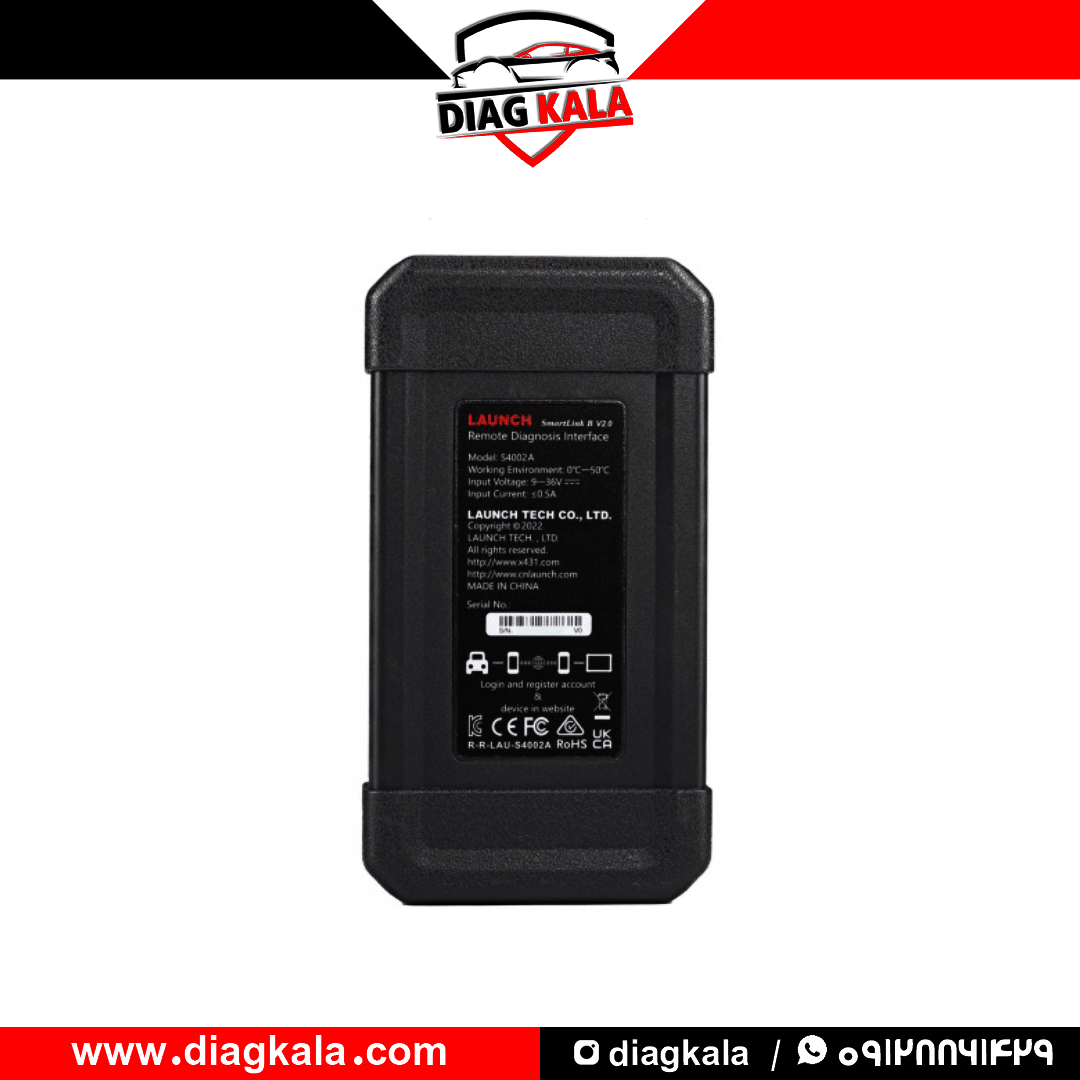

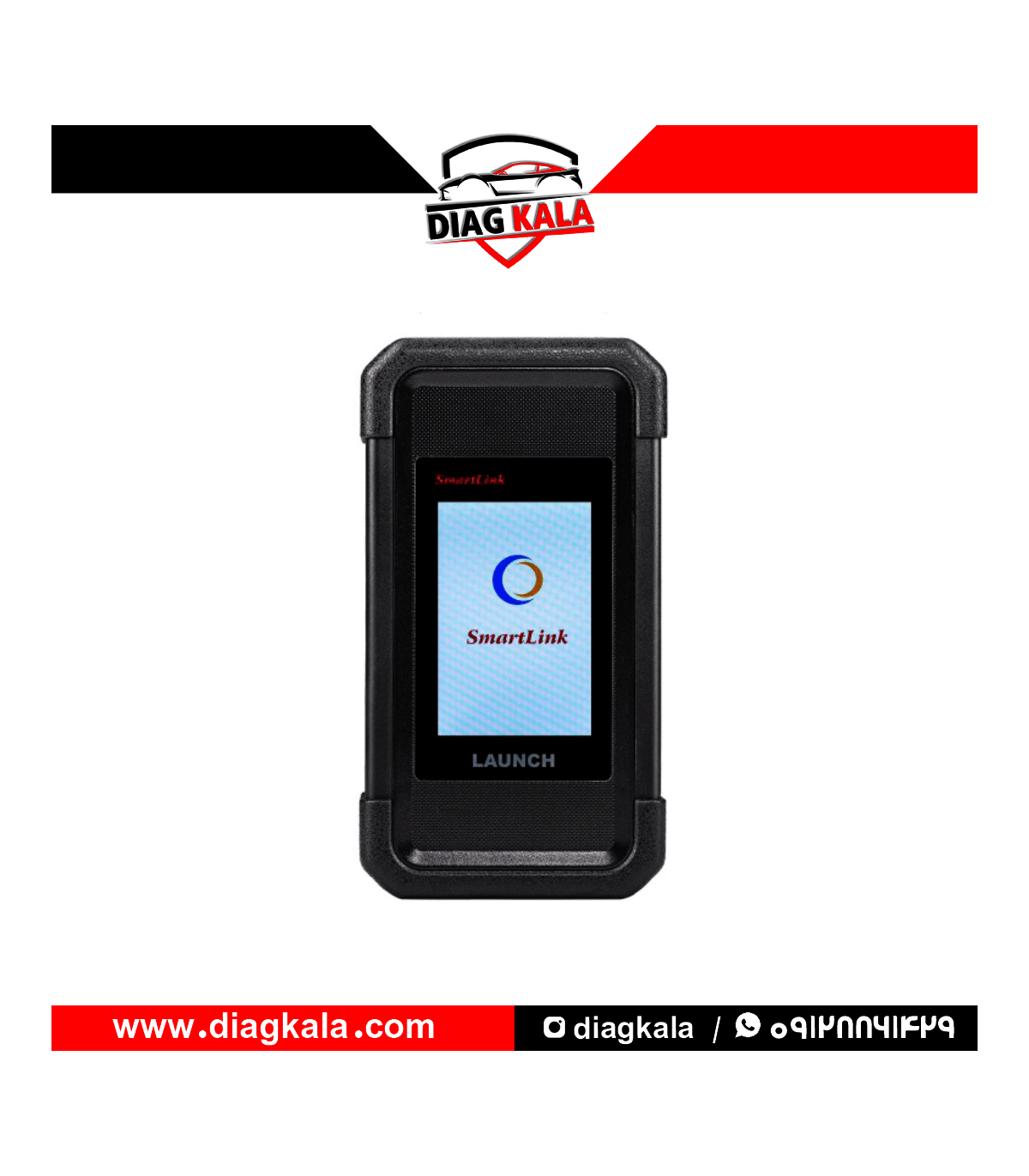

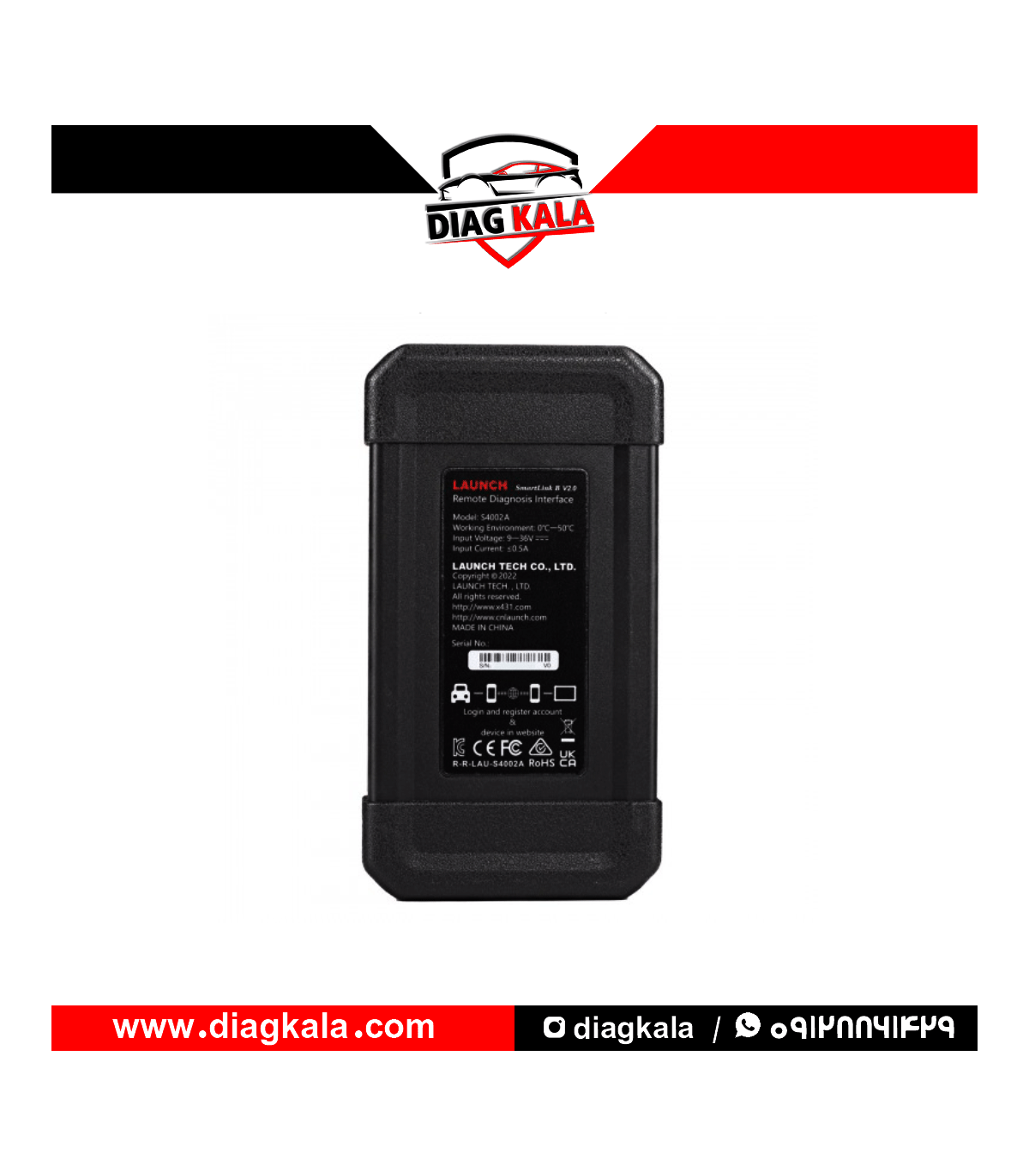

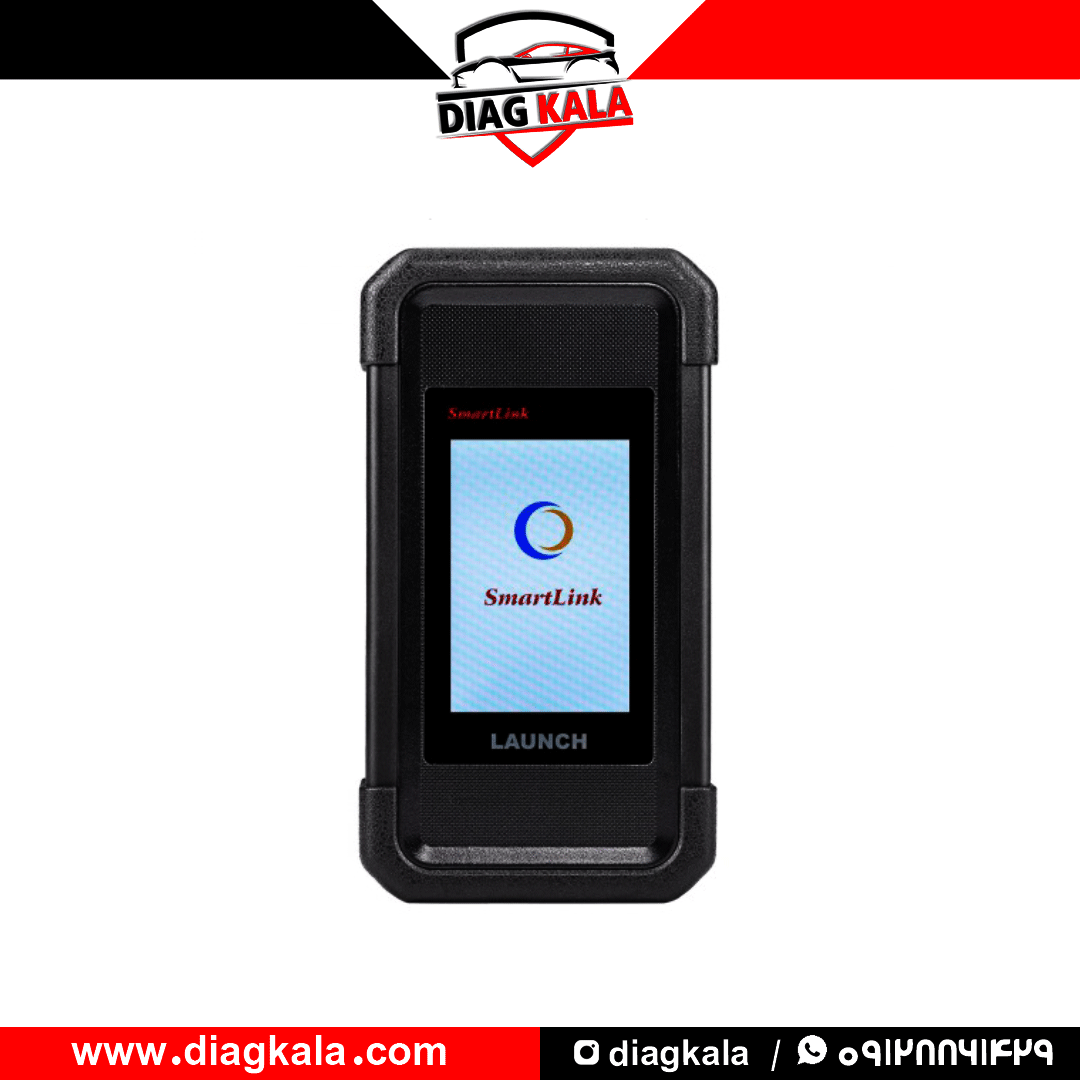

دستگاه تشخیص از راه دور SmartLink B نسخه ۲.۰
سیستم تشخیص از راه دور SmartLink یک سیستم قدرتمند و تازه توسعه یافته است که به تشخیص و سرویس از راه دور خودرو اختصاص داده شده است. در این سیستم، SmartLink B، به عنوان ارائه دهنده خدمات SmartLink، می‌تواند سفارشات تعمیر از راه دور صادر شده توسط کاربران SmartLink C را از طریق پلتفرم خدمات SmartLink بپذیرد. SmartLink B برای خودروهایی که با استاندارد پروتکل تشخیص CAN/DoIP/CAN FD/J2534 مطابقت دارند، اعمال می‌شود.
دستگاه دیاگ اسمارت لینک C و دیاگ Launch X-431 PAD 9 LINK VCI SmartLink C نسخه ۳.۰ را میتوانید در سایت دیاگ کالا تهیه نمایید.
پلتفرم SmartLink برای جفت کردن اتصال بین SmartLink C و SmartLink B که با مرورگر اینترنت کار می‌کنند، استفاده می‌شود.
کاربر SmartLink C می‌تواند درخواست تشخیص از راه دور را در این پلتفرم ارسال کند. کاربر SmartLink B می‌تواند درخواست‌های مشتریان خود را ببیند و درخواست انجام تشخیص از راه دور را بپذیرد.
سیستم SmartLink B از دو بخش زیر تشکیل شده است:
- پلتفرم خدمات SmartLink - برای اتصال دانگل‌های SmartLink B و پذیرش سفارشات تعمیر از راه دور.
- دانگل SmartLink B - با ابزار تشخیصی سازگار برای انجام تشخیص وسیله نقلیه متصل به دانگل SmartLink C کار می‌کند.
ویژگی‌های Launch X431 SmartLink B
- سازگار با ابزارهای LAUNCH، ابزارهای لانچ، یا هر ابزار تشخیصی دیگر
- پشتیبانی از پروتکل‌های پیشرفته‌تر مانند J2534، DoIP، CAN FD، CAN 2.0، RP1210، D-PDU
- انتشار درخواست و پذیرش پیشنهاد از پلتفرم رزرو Launch Super Remote Diagnosis.
- SmartLink نه تنها می‌تواند از تشخیص از راه دور، بلکه از تشخیص محلی نیز با همکاری با تشخیص هوشمند LAUNCH استفاده کند.
- سیگنال WIFI بهبود یافته
- کانکتور DB15 برای اتصال بیشتر
اتصال اسمارت لینک B به روش PassThru
هنگام انجام تشخیص از راه دور وسایل نقلیه با استفاده از LAUNCH Smartlink، تکنسین خدمات از طریق روش PassThru به داده‌های وسیله نقلیه دسترسی پیدا می‌کند. این امر تشخیص خطا و عیب‌یابی مؤثر را با کیفیت بالا امکان‌پذیر می‌کند، به خصوص زمانی که ابزار تشخیصی در کارگاه نمی‌تواند مستقیماً با واحدهای کنترل وسیله نقلیه خاص ارتباط برقرار کند. اصل عملیاتی روش PassThru در تشخیص از راه دور، متکی بر دسترسی تشخیص از راه دور از طریق یک رابط استاندارد PassThru است.
اتصال اسمارت لینک B و روش تشخیص از طریق پروتکل اینترنت DoIP
تشخیص خودرو با استفاده از DOIP (تشخیص از طریق پروتکل اینترنت) امکان تشخیص سیستم‌ها و اجزای خودرو را از طریق اینترنت فراهم می‌کند. این شامل برقراری ارتباط بین دستگاه تشخیص و خودرو است. سپس داده‌های تشخیصی از طریق پروتکل DOIP به صورت بلادرنگ بین این دو منتقل می‌شوند. این فرآیند امکان تشخیص کامل خطاهای خودرو، تنظیمات و به‌روزرسانی اجزای نرم‌افزاری را فراهم می‌کند. DOIP روشی امن و کارآمد برای نظارت و مدیریت قطعات الکترونیکی خودرو ارائه میدهد که نگهداری و تعمیرات خودرو را بهبود می‌بخشد.
پارامترهای فنی راه‌اندازی X431 SmartLink B
- صفحه نمایش: صفحه نمایش تک لمسی ۳.۹۷ اینچی، ۳۲۰*۴۸۰
- ولتاژ کاری: ۹ ولت DC ~ ۳۶ ولت
- روش ارتباطی: حالت تشخیص از راه دور: اترنت
- پشتیبانی از Wi-Fi: دو بانده ۲.۴G/5G
- USB نوع B: USB 2.0
- حافظه: ۸ گیگابایت
- حافظه: ۲۵۶ مگابایت
- مصرف برق: کمتر از ۶ وات
- دمای کاری: -۱۰℃ ~ ۵۰℃
- ابعاد (طول*عرض*ارتفاع): ۲۰۴ میلی‌متر × ۱۱۰ میلی‌متر × ۴۵ میلی‌متر

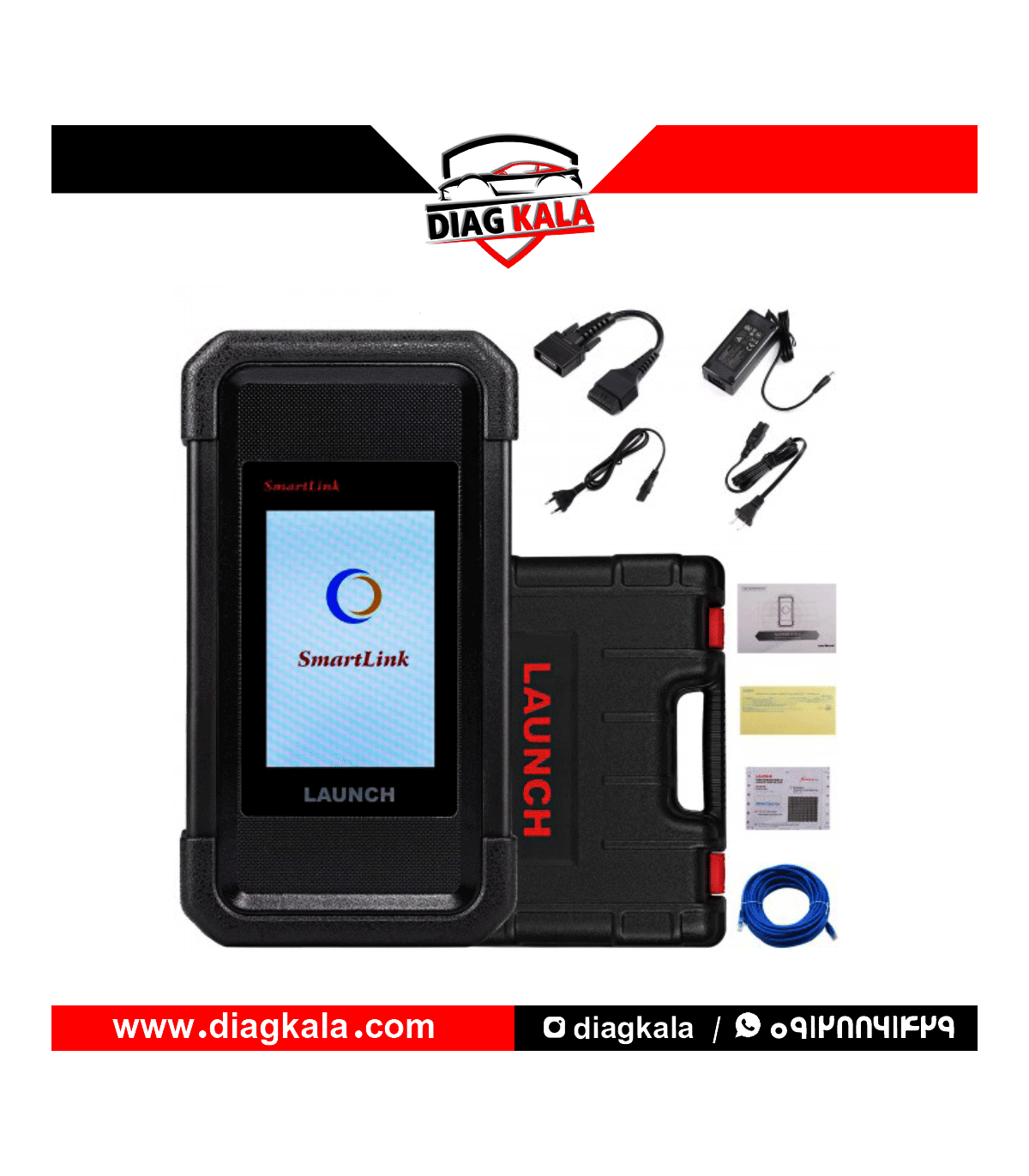

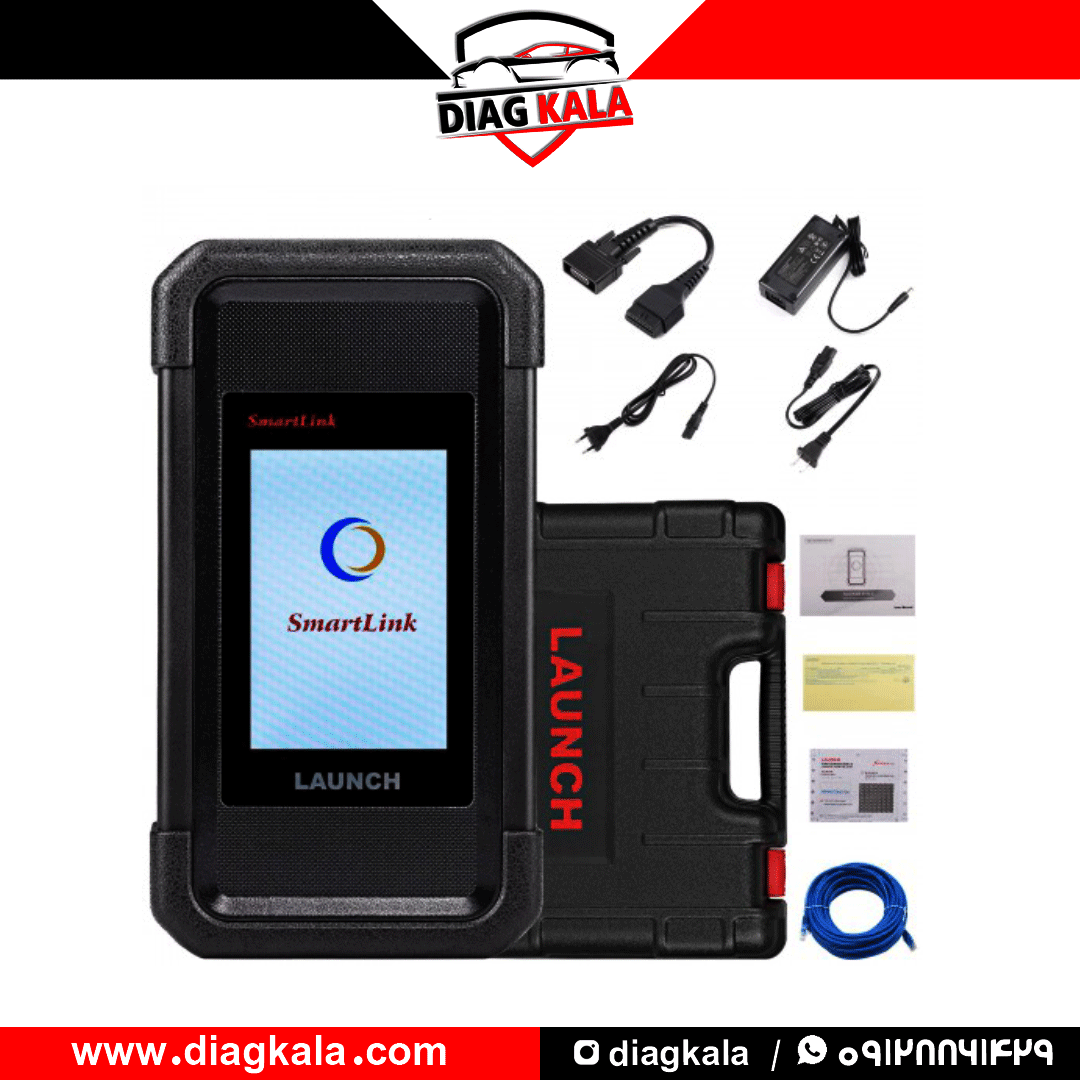

لیست بسته‌بندی SmartLink B برای X431:
- دانگل SmartLink B : برای مشترکین خدمات SmartLink
- کابل افزایشی OBD II : دانگل را به پورت DLC خودرو متصل می‌کند.
- کابل متقاطع CAT-6 : دانگل را به مودم شبکه متصل می‌کند.
- کابل داده : دانگل را از طریق کابل داده به کامپیوتر متصل می‌کند، زمانی که به عنوان یک دستگاه J2534 PassThru باشد.
