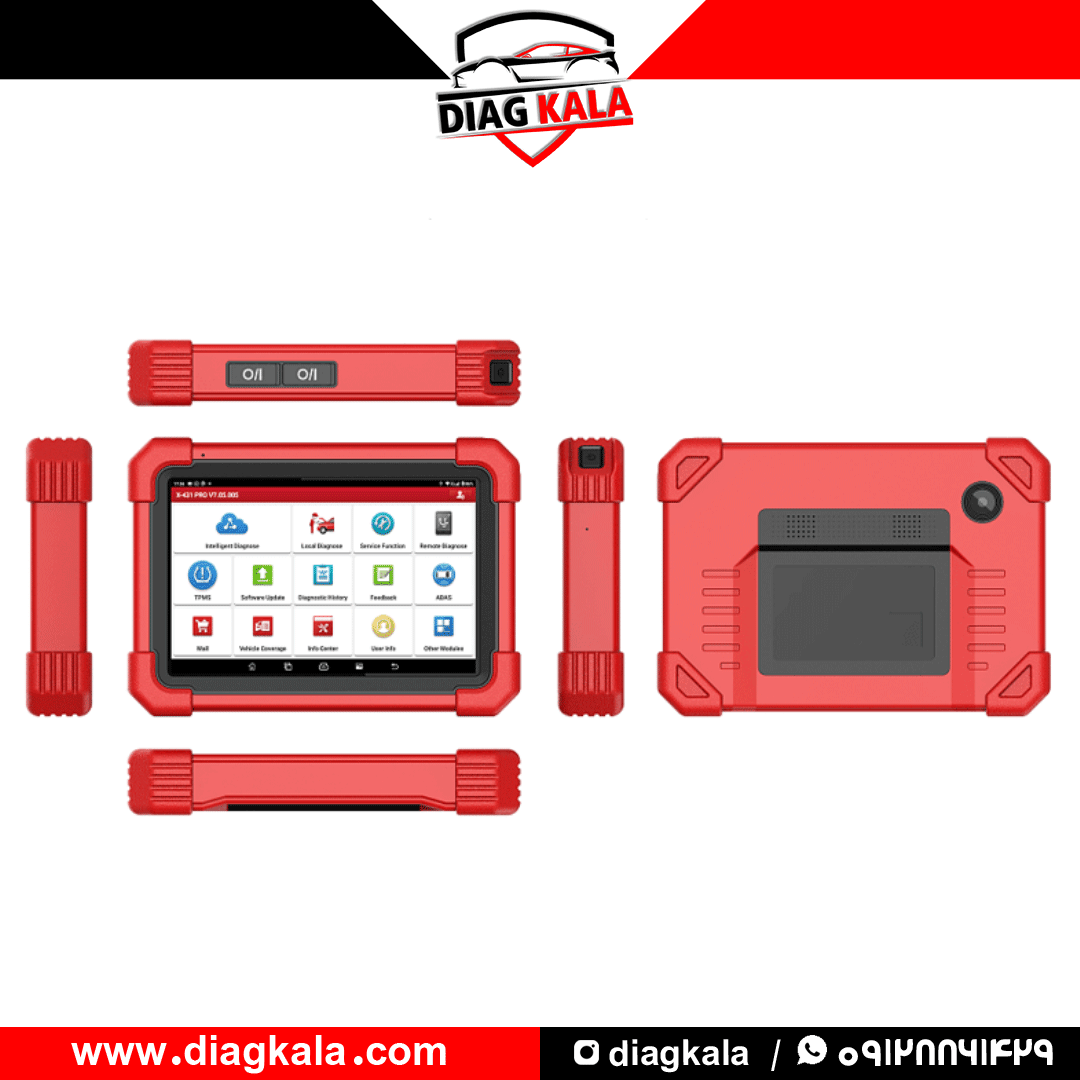

دیاگ Launch X431 PRO SE

دستگاه دیاگ Launch X431 PRO SE یکی از اسکنرهای عیب‌یابی مولتی برند شرکت LAUNCH است که برای تعمیرگاه‌های خودرو، تکنسین‌های برق و الکترونیک خودرو و مراکز تخصصی عیب‌یابی طراحی شده است. این دستگاه با پشتیبانی از عیب‌یابی تمام‌سیستم، تست‌های دوطرفه (Bi-directional Control)، نمایش اطلاعات زنده، برخی عملیات کدگذاری و پشتیبانی از پروتکل‌های ارتباطی جدید CAN FD و DoIP، ابزار مناسبی برای بررسی سیستم‌های الکترونیکی خودروهای مختلف محسوب می‌شود.

دستگاه Launch X431 PRO SE چیست؟

دیاگ Launch X431 PRO SE یک دستگاه عیب‌یابی است که از طریق رابط ارتباطی VCI به درگاه OBD خودرو متصل می‌شود و امکان ارتباط با واحدهای کنترل الکترونیکی یا ECU را فراهم می‌کند.

X431 PRO SE برای دسترسی به سیستم‌های مختلف خودرو طراحی شده است؛ البته سطح دسترسی و امکانات واقعی آن به برند، مدل، سال ساخت، تجهیزات خودرو و نسخه نرم‌افزار دیاگ بستگی دارد.

مهم‌ترین کاربردهای این دستگاه عبارت‌اند از:

• خواندن و پاک کردن کدهای خطای خودرو (DTC).

• بررسی پارامترهای زنده موتور و سایر سیستم‌های پشتیبانی‌شده.

• انجام تست‌های فعال و دوطرفه روی عملگرهای قابل پشتیبانی.

• اجرای سرویس‌های دوره‌ای و عملیات بازنشانی.

• انجام برخی عملیات کدگذاری ECU در خودروهای سازگار.

• ثبت و مشاهده گزارش‌های عیب‌یابی.

• ارتباط بی‌سیم یا کابلی با رابط تشخیصی خودرو.

• پشتیبانی از پروتکل‌های CAN FD و DoIP با رعایت الزامات اتصال مربوطه.

مشخصات فنی دستگاه Launch X431 PRO SE

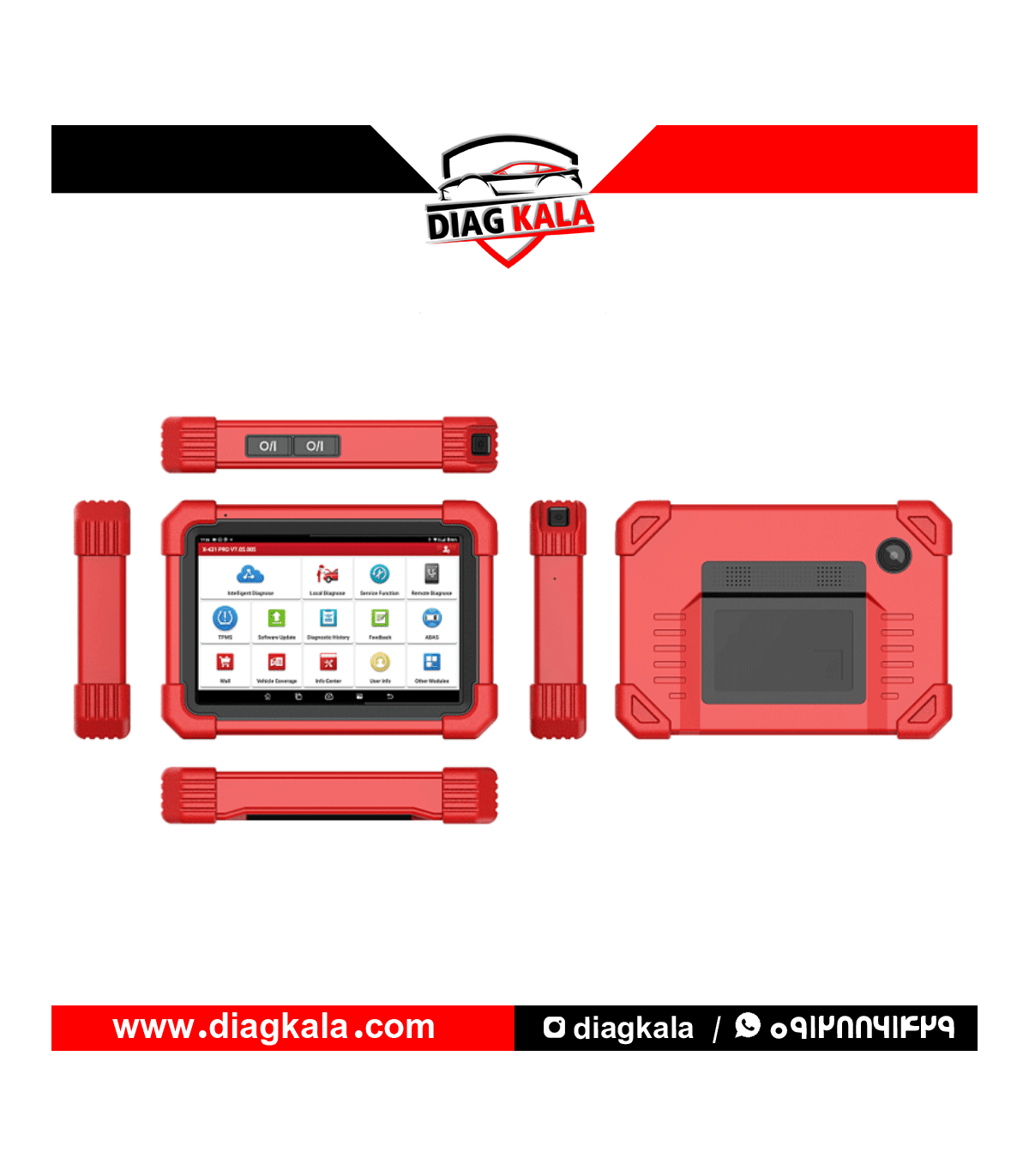

بررسی سخت‌افزار

نمایشگر ۸ اینچی: صفحه لمسی دستگاه فضای مناسبی برای مشاهده کدهای خطا، نمودار پارامترهای زنده و منوهای نرم‌افزار فراهم می‌کند.

پردازنده چهار هسته‌ای و رم ۴ گیگابایتی: این ترکیب برای اجرای نرم‌افزارهای عیب‌یابی و بررسی داده‌های خودرو در نظر گرفته شده است.

حافظه داخلی ۶۴ گیگابایتی: فضای ذخیره‌سازی برای نرم‌افزارهای خودرو، اطلاعات مرتبط و گزارش‌های عیب‌یابی فراهم می‌کند؛ فضای قابل استفاده ممکن است به‌دلیل فایل‌های سیستم‌عامل کمتر باشد.

باتری ۶۳۰۰ میلی‌آمپرساعتی: امکان استفاده قابل‌حمل در محیط تعمیرگاه را فراهم می‌کند. مدت کارکرد واقعی به میزان روشنایی صفحه، نوع ارتباط و حجم عملیات بستگی دارد.

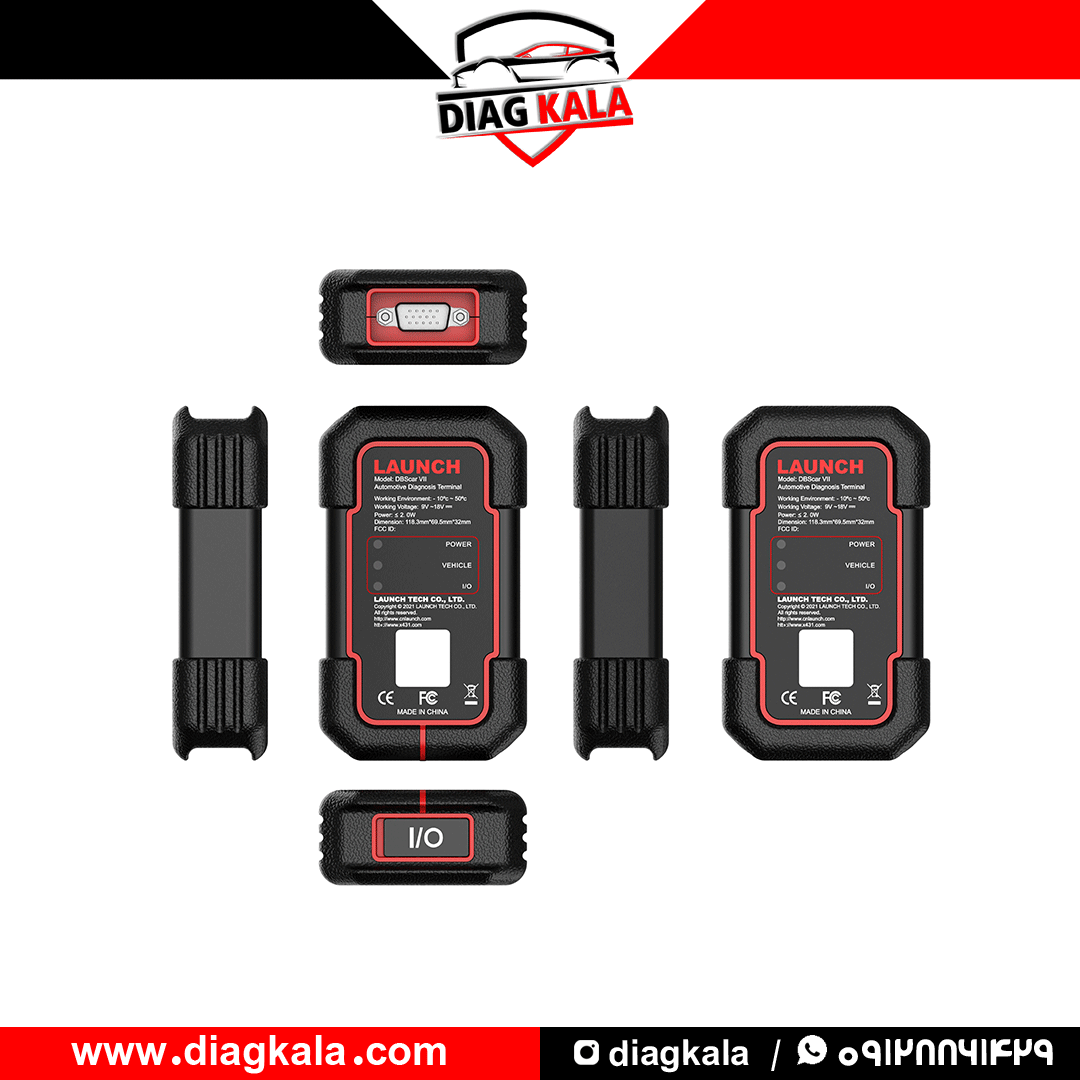

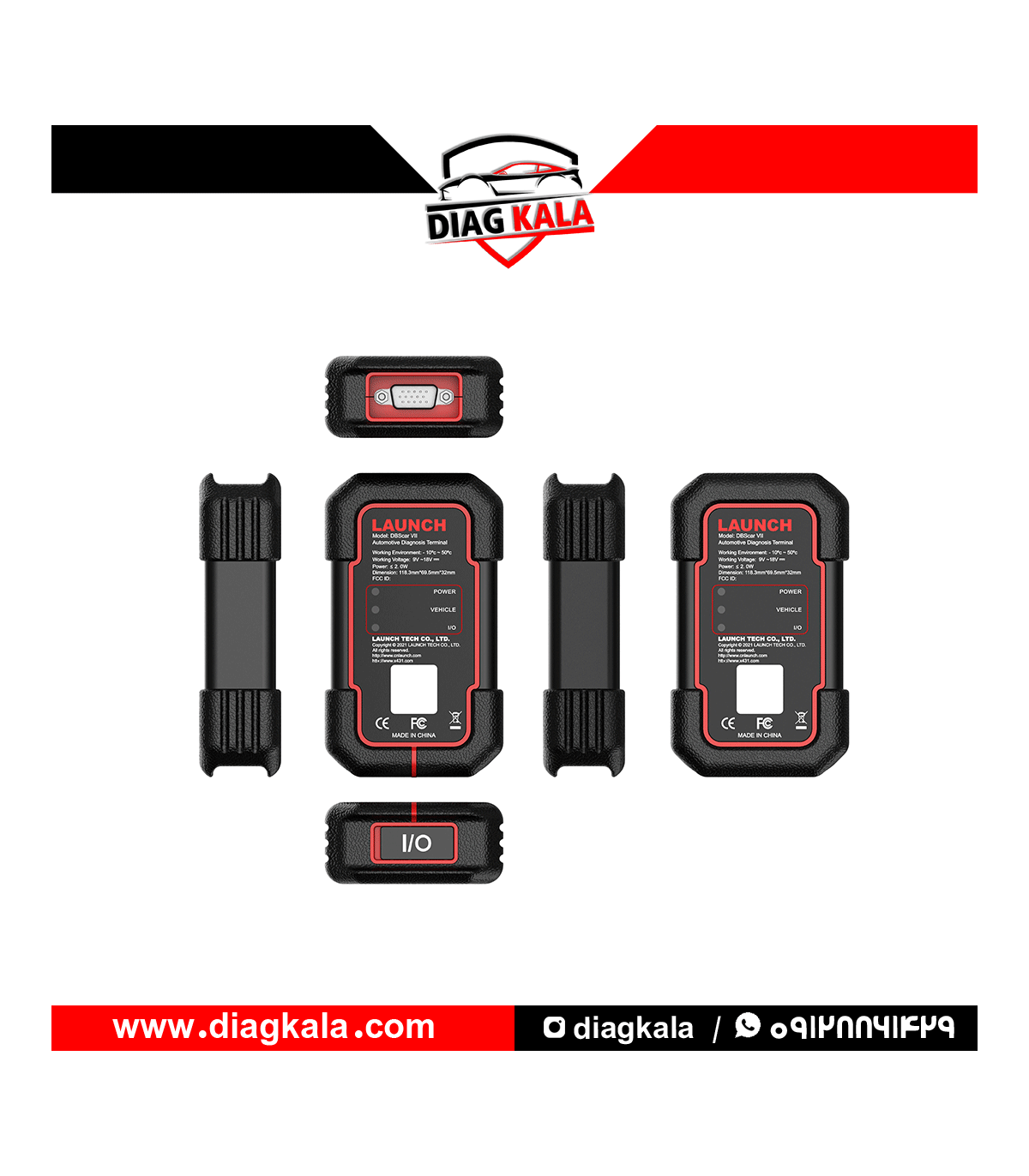

رابط VCI: این ماژول ارتباط میان تبلت و شبکه الکترونیکی خودرو را برقرار می‌کند و امکان اجرای عملیات تشخیصی را فراهم می‌سازد.

 قابلیت‌ها و امکانات Launch X431 PRO SE

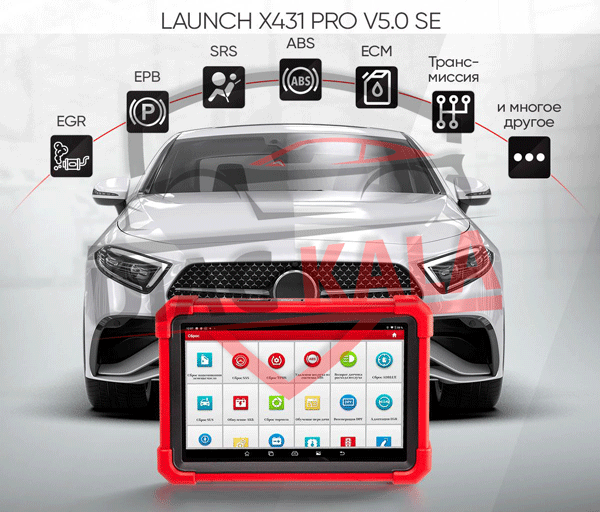

عیب‌یابی تمام سیستم‌های خودرو (Full System Diagnostics)

یکی از مهم‌ترین ویژگی‌های دیاگ Launch X431 PRO SE، قابلیت بررسی چندین واحد کنترل الکترونیکی خودرو است. این قابلیت به تعمیرکار کمک می‌کند تا به‌جای بررسی محدود موتور، وضعیت سیستم‌های مختلف را ارزیابی کند.

سیستم‌های قابل بررسی، بسته به خودرو و نسخه نرم‌افزار، می‌توانند شامل موارد زیر باشند:

سیستم موتور (ECM/ECU)
خواندن و پاک کردن خطاهای موتور، مشاهده پارامترهایی مانند دور موتور، دمای مایع خنک‌کننده، وضعیت سنسورها و سایر داده‌های قابل پشتیبانی.

گیربکس اتوماتیک (TCM)
بررسی خطاهای گیربکس، مشاهده داده‌های زنده و اجرای برخی آزمون‌ها یا عملیات تطبیق، در صورت پشتیبانی خودرو.

سیستم ترمز و ABS/ESP
بررسی خطاهای سامانه ترمز ضدقفل، کنترل پایداری و داده‌های سنسورهای مرتبط.

سیستم ایربگ (SRS)
شناسایی خطاهای ثبت‌شده در سامانه ایربگ و بررسی اطلاعات قابل دسترس واحد کنترل.

سیستم بدنه (BCM)
بررسی خطاهای مربوط به تجهیزات الکتریکی بدنه، قفل مرکزی، شیشه‌بالابر و سایر امکانات، مطابق پوشش خودرو.

سیستم تهویه مطبوع (HVAC)
بررسی خطاها و داده‌های مرتبط با سیستم تهویه و کنترل دمای کابین.

علاوه بر این موارد، برخی خودروها امکان دسترسی به سیستم‌های داشبورد و پشت‌آمپر، فرمان برقی، تعلیق، سیستم شارژ باتری، ایموبلایزر و سایر واحدهای الکترونیکی را نیز فراهم می‌کنند. دسترسی به هر واحد باید برای مدل خودرو به‌صورت جداگانه بررسی شود.

خواندن و پاک کردن کدهای خطا (DTC)

دستگاه X431 PRO SE کدهای خطای ذخیره‌شده در ECUهای پشتیبانی‌شده را می‌خواند و در شرایط مناسب امکان پاک کردن آن‌ها را فراهم می‌کند.

کاربردهای این قابلیت:

• شناسایی کد خطا و بررسی توضیحات آن.

• بررسی خطاهای فعال یا ذخیره‌شده، در صورت ارائه توسط سیستم خودرو.

• کمک به تشخیص اولیه منشأ احتمالی ایراد.

• پاک کردن خطا پس از رفع علت خرابی.

• بررسی مجدد سیستم برای ارزیابی وضعیت پس از تعمیر.

نمایش اطلاعات زنده (Live Data)

قابلیت Live Data به تعمیرکار اجازه می‌دهد پارامترهای ارسالی ECU را در زمان کارکرد خودرو مشاهده کند.

نمونه داده‌های قابل مشاهده، با توجه به خودرو و سیستم انتخاب‌شده:

• دور موتور (RPM)

• دمای آب موتور

• ولتاژ سیستم و برخی سنسورها

• موقعیت دریچه گاز

• مقادیر مرتبط با سنسورهای اکسیژن

• فشارها و دماهای قابل اندازه‌گیری توسط ECU

• وضعیت برخی عملگرها و پارامترهای گیربکس

نمایش نموداری داده‌ها، در سیستم‌ها و پارامترهای پشتیبانی‌شده، به بررسی تغییرات لحظه‌ای کمک می‌کند و برای عیب‌یابی ایرادهای متناوب یا مقایسه عملکرد قطعات مفید است.

تست دوطرفه یا Bi-directional Control

در عیب‌یابی معمولی، دستگاه عمدتاً اطلاعات ECU را دریافت می‌کند؛ اما در تست دوطرفه، در صورت پشتیبانی خودرو، امکان ارسال فرمان تشخیصی به برخی عملگرها نیز وجود دارد.

کاربردهای احتمالی این قابلیت عبارت‌اند از:

• فعال‌سازی برخی رله‌ها و عملگرهای قابل کنترل.

• بررسی عملکرد برخی اجزای سیستم موتور.

• اجرای تست‌های مشخص در سیستم‌های تهویه یا بدنه.

• بررسی برخی فرمان‌های مربوط به سیستم سوخت‌رسانی یا تجهیزات الکترونیکی.

• کمک به تفکیک ایرادهای الکتریکی، کنترلی و مکانیکی.

تست فعال برای همه قطعات یا تمام خودروها در دسترس نیست. اجرای آزمون‌ها نیز باید طبق دستورالعمل تعمیراتی همان خودرو انجام شود.

کدگذاری ECU و عملیات تطبیق

دیاگ Launch X431 PRO SE در خودروهای سازگار از برخی قابلیت‌های Coding و Matching پشتیبانی می‌کند.

این قابلیت‌ها می‌توانند در شرایط مشخص برای موارد زیر استفاده شوند:

• انجام تنظیمات پیکربندی بعضی واحدهای الکترونیکی.

• تطبیق برخی قطعات پس از تعویض.

• اجرای فرایندهای یادگیری و کالیبراسیون مورد تأیید سازنده.

• تغییر برخی تنظیمات قابل پشتیبانی خودرو.

کدگذاری، برنامه‌ریزی آنلاین ECU و فلش کردن نرم‌افزار ECU یکسان نیستند. وجود قابلیت Coding در مشخصات دستگاه، به معنی پشتیبانی از برنامه‌ریزی همه ECUها یا همه برندها نیست. برای عملیات تخصصی باید سازگاری دقیق خودرو، ماژول، مجوز نرم‌افزاری و تجهیزات جانبی بررسی شود.

سرویس‌های ویژه و ریست‌های تعمیرگاهی توسط دستگاه دیاگ Launch X431 PRO SE

Launch X431 PRO SE می‌تواند متناسب با خودرو، سرویس‌های دوره‌ای و عملیات تعمیرگاهی مشخصی را اجرا کند. نام و تعداد سرویس‌ها در نسخه‌ها و بازارهای مختلف ممکن است متفاوت باشد؛ بنابراین نباید یک فهرست ثابت را برای تمام خودروها تضمین کرد.

پشتیبانی از پروتکل‌های ارتباطی CAN FD و DoIP

یکی از ویژگی‌های مهم Launch X431 PRO SE، پشتیبانی از پروتکل‌های ارتباطی جدید خودرو است.

CAN FD

نسخه توسعه‌یافته پروتکل CAN است که امکان انتقال حجم بیشتری از داده را در شبکه‌های سازگار خودرو فراهم می‌کند. پشتیبانی از آن برای ارتباط با برخی خودروهای جدید اهمیت دارد.

DoIP (Diagnostics over Internet Protocol)

روشی برای انتقال پیام‌های عیب‌یابی از طریق شبکه IP و ارتباطات اترنت خودرو است. برای استفاده از DoIP در این مدل، کابل یا تجهیزات سازگار مورد نیاز ممکن است جداگانه تهیه شود.

پشتیبانی از یک پروتکل به‌تنهایی تضمین نمی‌کند که تمام خودروهای جدید یا همه عملیات پیشرفته آن‌ها قابل انجام باشند؛ نرم‌افزار، سخت‌افزار رابط، مدل خودرو و مجوزهای لازم نیز مؤثرند.

پوشش خودرویی Launch X431 PRO SE

این دستگاه برای عیب‌یابی خودروهای آسیایی، اروپایی و آمریکایی طراحی شده است و سازنده عیب‌یابی تمام‌سیستم خودروهای سازگار از سال ۱۹۹۶ به بعد را مطرح می‌کند. این تاریخ، یک محدوده کلی معرفی‌شده برای محصول است و تضمین‌کننده پشتیبانی یکسان از همه خودروهای این بازه نیست.

خودروهای آسیایی

نمونه برندها: تویوتا، لکسوس، هوندا، نیسان، هیوندای، کیا، میتسوبیشی، مزدا، سوزوکی و سوبارو.

خودروهای اروپایی

نمونه برندها: مرسدس بنز، BMW، فولکس‌واگن، آئودی، اشکودا، سئات، پژو، سیتروئن، رنو، ولوو، پورشه، فیات و لندرور.

خودروهای آمریکایی

نمونه برندها: فورد، جنرال موتورز و برخی برندهای زیرمجموعه آن، کرایسلر و خودروهای سازگار دیگر.

فهرست بالا نمونه‌ای از برندهای مرتبط با خانواده نرم‌افزاری دستگاه است و به معنی پوشش کامل همه مدل‌ها، سال‌های ساخت و امکانات تخصصی هر برند نیست.

پیش از خرید: اگر هدف شما کار روی خودروهای مشخصی مانند بنز، BMW، تویوتا، پژو یا خودروهای چینی است، پوشش دقیق همان مدل و سال ساخت را بررسی کنید؛ به‌ویژه اگر به کدگذاری، تطبیق قطعه یا سرویس خاصی نیاز دارید.

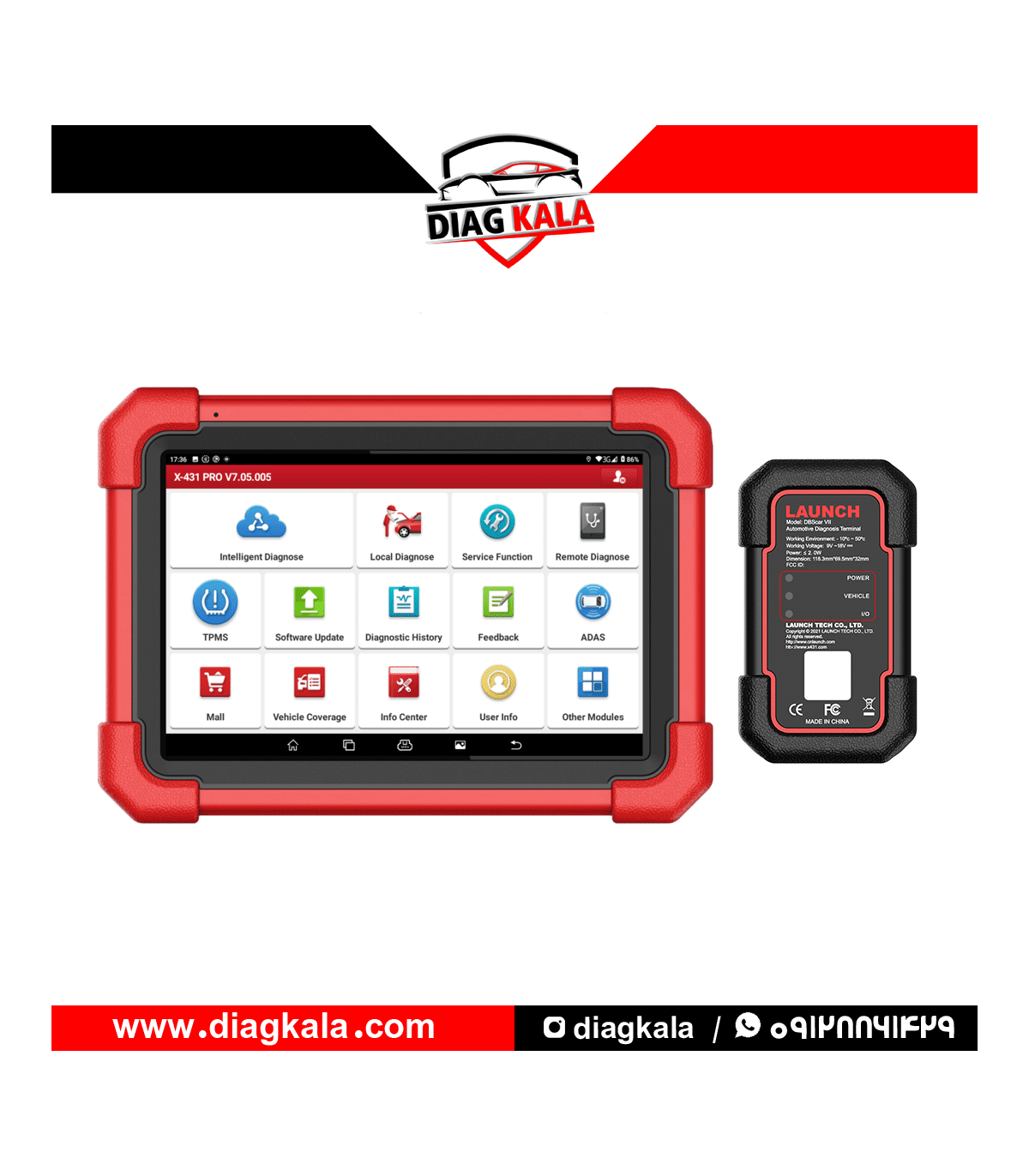

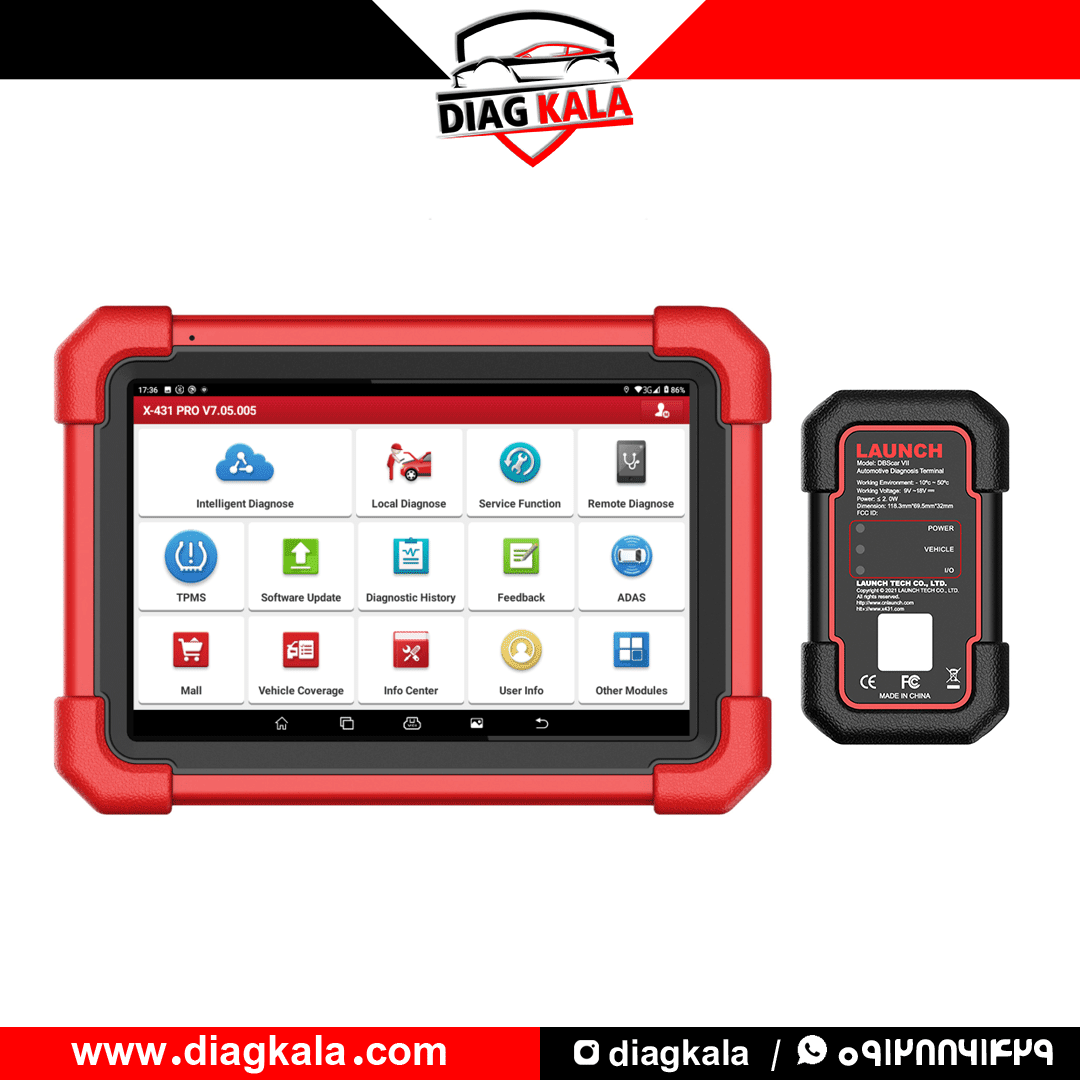

قابلیت‌های هوشمند، گزارش‌گیری و به‌روزرسانی

برخی امکانات نرم‌افزاری مهم این دستگاه عبارت‌اند از:

• Intelligent Diagnose: در خودروهای سازگار، شناسایی هوشمند خودرو از طریق اطلاعات VIN و دسترسی سریع‌تر به مسیر عیب‌یابی.

• Local Diagnose: انتخاب دستی برند، مدل و سیستم خودرو برای شروع عیب‌یابی.

• Diagnostic History: مشاهده سوابق و گزارش‌های عیب‌یابی قبلی.

• Info Center: دسترسی به اطلاعات تعمیراتی و منابع ارائه‌شده در نرم‌افزار.

• Software Update: دریافت به‌روزرسانی نرم‌افزارهای پشتیبانی‌شده از طریق اینترنت.

• Remote Diagnose: امکانات مرتبط با عیب‌یابی از راه دور، در صورت فعال بودن سرویس مربوطه.

• Mall: دسترسی به برخی نرم‌افزارها یا امکانات تکمیلی قابل تهیه.

قابلیت‌های هوشمند و خدمات آنلاین به اتصال اینترنت، حساب کاربری، منطقه عرضه و وضعیت مجوزها وابسته‌اند.

امکانات توسعه‌پذیر و تجهیزات جانبی

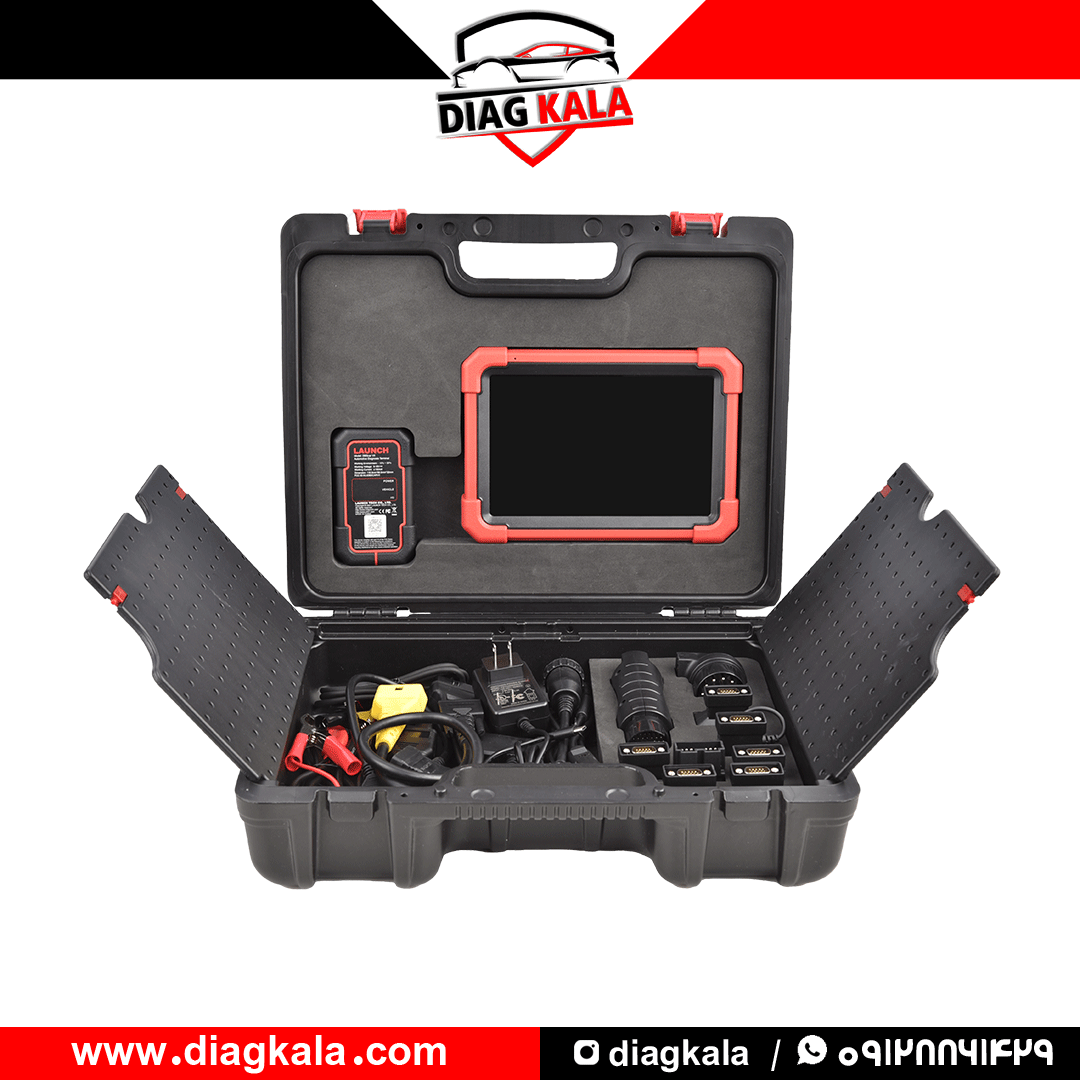

Launch X431 PRO SE قابلیت توسعه از طریق برخی تجهیزات و سرویس‌های جانبی را دارد، مانند:

 نحوه اتصال و استفاده از دستگاه دیاگ

• مرحله اول: اتصال VCI، رابط تشخیصی را به درگاه OBD خودرو متصل کنید و از اتصال صحیح آن اطمینان داشته باشید.
• مرحله دوم: انتخاب خودرو، از طریق شناسایی خودکار VIN یا انتخاب دستی برند، مدل و سال ساخت، وارد نرم‌افزار مربوطه شوید.
• مرحله سوم: اجرای عیب‌یابی، سیستم موردنظر را انتخاب کنید و خواندن خطاها، مشاهده داده‌های زنده یا تست‌های قابل پشتیبانی را انجام دهید.
• مرحله چهارم: تحلیل و گزارش، اطلاعات ثبت‌شده را بررسی کنید، علت احتمالی ایراد را ارزیابی کنید و پس از تعمیر، در صورت لزوم عیب‌یابی مجدد انجام دهید.

مزایا و محدودیت‌های Launch X431 PRO SE

مزایا

• پشتیبانی از عیب‌یابی چندبرندی و دسترسی به سیستم‌های متعدد خودرو.

• نمایش اطلاعات زنده و امکان انجام تست‌های دوطرفه در خودروهای سازگار.

• پشتیبانی از CAN FD و DoIP با رعایت الزامات تجهیزات مربوطه.

• ارتباط بی‌سیم و کابلی با رابط تشخیصی.

• نمایشگر لمسی ۸ اینچی و طراحی قابل‌حمل.

• امکان مشاهده سوابق عیب‌یابی و استفاده از امکانات نرم‌افزاری تکمیلی.

• قابلیت استفاده در فعالیت‌های روزمره تعمیرگاه و عیب‌یابی خودروهای مختلف.

محدودیت‌ها و نکات مهم

• همه عملکردهای تخصصی برای تمام خودروها در دسترس نیستند.

• برخی امکانات، تجهیزات جانبی یا مجوزهای جداگانه می‌خواهند.

• وجود قابلیت Coding به معنی پشتیبانی از برنامه‌ریزی کامل تمام ECUها نیست.

• امکانات آنلاین به وضعیت حساب کاربری و سرویس‌های نرم‌افزاری وابسته‌اند.

دستگاه Launch X431 PRO SE برای چه کسانی مناسب است؟

این مدل می‌تواند گزینه مناسبی برای گروه‌های زیر باشد:

• تعمیرگاه‌های چندبرندی که به عیب‌یابی سیستم‌های مختلف خودرو نیاز دارند.

• متخصصان برق و الکترونیک خودرو.

• مراکز خدمات خودرو که از تست فعال و داده‌های زنده استفاده می‌کنند.

• تعمیرکارانی که به سرویس‌های دوره‌ای و برخی عملیات تطبیق نیاز دارند.

• تکنسین‌هایی که به دستگاهی قابل‌حمل با امکان اتصال بی‌سیم نیاز دارند.

اگر فعالیت اصلی شما برنامه‌ریزی پیشرفته ECU، برنامه‌ریزی آنلاین گسترده، توپولوژی شبکه، عیب‌یابی خودروهای سنگین یا عملیات تخصصی ایموبلایزر است، باید امکانات مدل‌های بالاتر و تجهیزات تخصصی مربوطه را نیز مقایسه کنید. مانند مدل های پیشرفته مثل دیاگ Launch X-431 PAD 9 LINK

مقایسه Launch X431 PRO SE با دستگاه‌های هم‌خانواده

مشخصات و امکانات خانواده X431 بین نسخه‌ها متفاوت است؛ برای مثال، PRO3 SE نمایشگر بزرگ‌تری دارد و PRO5 در برخی پیکربندی‌ها امکانات پیشرفته‌تری ارائه می‌کند.

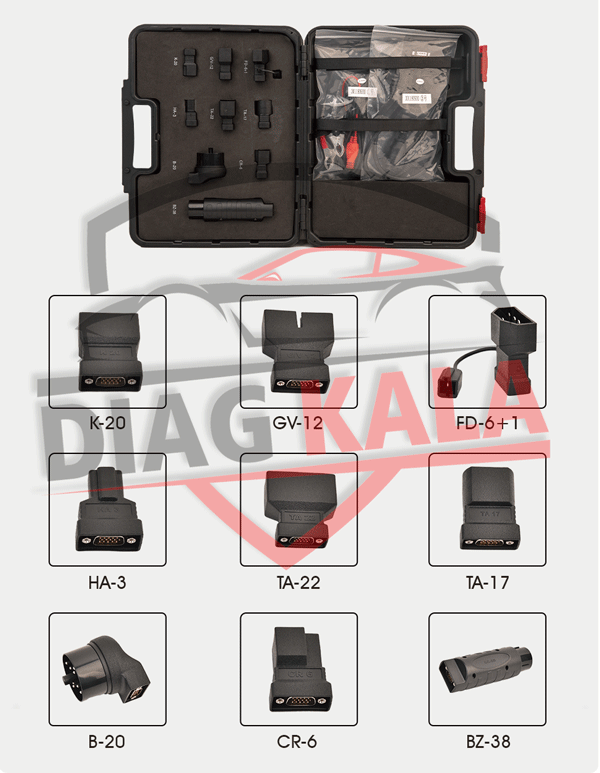

در صورت نیاز میتوانید پکیچ کانکتور های زیر را به سفارش خود اضافه کنید :

سوالات متداول درباره دیاگ Launch X431 PRO SE

1. آیا Launch X431 PRO SE تمام خودروها را پشتیبانی می‌کند؟ خیر. این دستگاه پوشش چندبرندی گسترده‌ای دارد، اما امکانات آن بر اساس برند، مدل، سال ساخت، سیستم الکترونیکی و نسخه نرم‌افزار متفاوت است.
2. آیا این دستگاه قابلیت تست دوطرفه دارد؟ بله، قابلیت Bi-directional Control برای خودروها و عملگرهای سازگار در مشخصات دستگاه ذکر شده است.
3. آیا از CAN FD و DoIP پشتیبانی می‌کند؟ بله. پشتیبانی از CAN FD و DoIP ذکر شده است؛ برای DoIP ممکن است کابل جداگانه موردنیاز باشد.
4. آیا امکان کدگذاری ECU وجود دارد؟ برخی عملیات کدگذاری در خودروهای سازگار پشتیبانی می‌شوند؛ اما این قابلیت را نباید با برنامه‌ریزی کامل ECU یا پشتیبانی از همه واحدهای الکترونیکی یکسان دانست.
5. آیا دستگاه به اینترنت نیاز دارد؟ برای به‌روزرسانی نرم‌افزار و استفاده از بعضی امکانات آنلاین، اتصال اینترنت لازم است. امکان عیب‌یابی محلی به نوع عملیات و نرم‌افزار نصب‌شده بستگی دارد.
6. آیا قابلیت کالیبراسیون ADAS به‌صورت پیش‌فرض فعال است؟ قابلیت توسعه به ADAS معرفی شده است، اما استفاده از آن ممکن است به تجهیزات کالیبراسیون و فعال‌سازی یا مجوز جداگانه نیاز داشته باشد.

جمع‌بندی

دستگاه دیاگ Launch X431 PRO SE یک اسکنر چندبرندی با نمایشگر ۸ اینچی، سیستم‌عامل اندروید، ارتباط بی‌سیم و کابلی، عیب‌یابی تمام‌سیستم و پشتیبانی از پروتکل‌های CAN FD و DoIP است. قابلیت خواندن و پاک کردن خطاها، مشاهده داده‌های زنده، تست دوطرفه و برخی عملیات کدگذاری، آن را به گزینه‌ای کاربردی برای بسیاری از فعالیت‌های تعمیرگاهی تبدیل می‌کند.

مهم‌ترین نکته هنگام خرید، بررسی پوشش دقیق خودروهای موردنظر، امکانات فعال نرم‌افزار، وضعیت به‌روزرسانی و تجهیزات جانبی موردنیاز است. این موارد تعیین می‌کنند دستگاه تا چه اندازه با نیازهای واقعی تعمیرگاه شما مطابقت دارد.
