دیاگ گیربکس و سیستم‌های شاسی خودروهای سنگین Xtruck

دستگاه دیاگ Xtruck یک ابزار تخصصی و چندمنظوره برای عیب‌یابی خودروهای سنگین است که امکان بررسی و سرویس سیستم‌هایی مانند گیربکس، ریتاردر، TCU، AMT، ABS، EBS، WABCO، KNORR-BREMSE و SINOTRUK را فراهم می‌کند. این دستگاه با پشتیبانی از قابلیت‌های پیشرفته‌ای مانند خواندن کدهای خطا، مشاهده پارامترهای لحظه‌ای، کالیبراسیون کلاچ و گیربکس، تست‌های تخصصی و نمایش ولتاژ پایه‌های OBD، راهکاری حرفه‌ای برای تعمیرگاه‌ها و کارشناسان حوزه خودروهای سنگین محسوب می‌شود.

1. دستگاه تخصصی عیب‌یابی گیربکس و سیستم‌های خودروهای سنگین
   Xtruck یک ابزار تخصصی برای عیب‌یابی سیستم‌های گیربکس، ریتاردر، AMT، AT، TCU، ABS، EBS، TBS، ECAS، ADAS و AIRMATIC است و یکی از کامل‌ترین راهکارهای موجود برای عیب‌یابی سیستم‌های انتقال قدرت و شاسی خودروهای سنگین محسوب می‌شود.

2. پشتیبانی گسترده از گیربکس‌ها و ریتاردرها
   این دستگاه از طیف وسیعی از برندهای گیربکس و ریتاردر پشتیبانی می‌کند و می‌تواند به‌عنوان جایگزینی برای ZF Testman Pro 06 Interface مورد استفاده قرار گیرد. همچنین با نرم‌افزار اورجینال ZF Testman Pro سازگاری دارد.

3. دیاگ تخصصی WABCO، KNORR و SINOTRUK در یک دستگاه
   Xtruck امکان عیب‌یابی کامل سیستم‌های WABCO، KNORR-BREMSE و SINOTRUK را فراهم می‌کند و می‌تواند عملکرد چند ابزار تخصصی را در قالب یک دستگاه ارائه دهد.

4. نمایش ولتاژ پایه‌های OBD
   ولتاژ پایه‌های مختلف سوکت OBD مستقیماً روی صفحه دستگاه نمایش داده می‌شود. این قابلیت به تعمیرکار کمک می‌کند تا در سریع‌ترین زمان ممکن وضعیت تغذیه و ولتاژ هر پایه را بررسی کرده و پایه‌های فاقد برق را شناسایی کند.

5. امکانات تخصصی عیب‌یابی و سرویس گیربکس
   دستگاه از قابلیت‌هایی مانند:

   • تعویض دنده دینامیکی

   • تست اجباری تعویض دنده

   • سرویس کلاچ

   • سرویس گیربکس

   • پیکربندی سیستم

   • تست‌های تخصصی گیربکس

   • و سایر عملکردهای سرویس و کالیبراسیون

   پشتیبانی می‌کند.

6. راه‌اندازی آسان و Plug & Play
   دستگاه با طراحی کاربرپسند، امکان اتصال و استفاده سریع را فراهم می‌کند. نرم‌افزار قابلیت شناسایی و تشخیص خودکار سیستم را داشته و همراه با راهنمای کاربری ارائه می‌شود.

7. پشتیبانی فنی مادام‌العمر
   کاربران دستگاه از پشتیبانی فنی مادام‌العمر بهره‌مند می‌شوند. تیم مهندسی متخصص با سال‌ها تجربه در حوزه تجهیزات و سیستم‌های عیب‌یابی خودرو، برای ارائه پشتیبانی آنلاین و رفع مشکلات فنی در دسترس است.

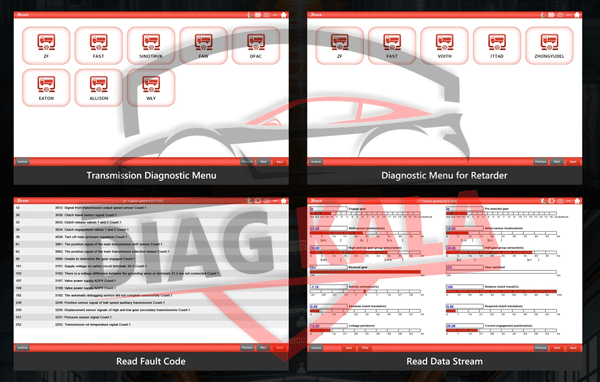

قابلیت‌های تخصصی عیب‌یابی گیربکس Xtruck

1. مشاهده اطلاعات نسخه و شناسایی TCU

با استفاده از این بخش می‌توان اطلاعات مربوط به واحد کنترل گیربکس را مشاهده کرد، از جمله:

• شناسایی TCU

• شناسایی تأمین‌کننده TCU

• شناسایی TCU توسط سازنده خودرو (OEM)

• اطلاعات و مشخصات گیربکس

• اطلاعات نسخه نرم‌افزار و سیستم

با توجه به نوع و مدل گیربکس، اطلاعات قابل نمایش ممکن است متفاوت باشد.

2. خواندن کدهای خطا

با قابلیت Read Fault Code می‌توان کدهای خطای ثبت‌شده در ECU/TCU گیربکس را مشاهده کرد.

نمایش اطلاعات خطا به تعمیرکار کمک می‌کند تا:

• منبع احتمالی مشکل را شناسایی کند.

• نقطه خرابی را سریع‌تر تشخیص دهد.

• فرآیند عیب‌یابی و تعمیر را با دقت بیشتری انجام دهد.

3. مشاهده پارامترها و Data Stream

قابلیت Data Stream امکان مشاهده پارامترهای عملکردی خودرو به‌صورت لحظه‌ای را فراهم می‌کند.

تعمیرکار می‌تواند با بررسی تغییرات پارامترهای زنده و مقایسه آن‌ها با کدهای خطای ثبت‌شده، وضعیت عملکرد گیربکس و سایر سیستم‌های مرتبط را دقیق‌تر بررسی کرده و نقطه احتمالی خرابی را شناسایی کند.

4. عملکردهای ویژه گیربکس

Xtruck مجموعه‌ای از عملکردهای تخصصی برای تست، سرویس و تنظیم گیربکس را در اختیار تعمیرکار قرار می‌دهد، از جمله:

• تعویض دنده دینامیکی

• تست اجباری تعویض دنده

• سرویس کلاچ

• سرویس گیربکس

• پیکربندی سیستم

• کالیبراسیون و تنظیمات تخصصی

• تست عملکرد اجزای گیربکس

5. Special Function سرویس و کالیبراسیون کلاچ

یکی از قابلیت‌های مهم دستگاه، مجموعه عملکردهای تخصصی مربوط به کلاچ است که شامل موارد زیر می‌شود:

• Accelerated Clutch Adaptation: انجام فرآیند تطبیق و یادگیری کلاچ

• Contact Point Indication: یادگیری نقطه تماس و نیم‌کلاچ

• New Clutch Installed: تنظیمات مربوط به نصب کلاچ جدید

• Used Clutch Installed: تنظیمات مربوط به نصب کلاچ کارکرده

• Manual Entry of Clutch Closing Point: ورود دستی نقطه بسته‌شدن کلاچ

• Delete Clutch Overload Entries: حذف سوابق اضافه‌بار کلاچ

• Clutch Separating Behavior Test: تست عملکرد جداسازی کلاچ

این قابلیت‌ها برای انجام سرویس‌های تخصصی و فرآیندهای تطبیق و کالیبراسیون کلاچ مورد استفاده قرار می‌گیرند.

6. Special Function سرویس و تنظیمات گیربکس

دستگاه Xtruck مجموعه‌ای از عملکردهای تخصصی مربوط به سرویس گیربکس را نیز ارائه می‌دهد، از جمله:

• Compressed Air Supply for Vehicle: بررسی و کنترل سیستم تأمین هوای فشرده خودرو

• Tilt Sensor Calibration: کالیبراسیون سنسور شیب و انجام فرآیند یادگیری سنسور

• Calculate the Dynco Efficient: محاسبه مجدد پارامتر شعاع غلتشی

• Piston Leak Test: تست نشتی پیستون

• Check Selector Actuator: بررسی عملگر انتخاب دنده

• Reset Automatic Error Activation: بازنشانی خطاهای فعال‌شده خودکار

7. نمایش ولتاژ پایه‌های OBD

یکی از قابلیت‌های کاربردی Xtruck، نمایش ولتاژ پایه‌های سوکت OBD روی صفحه دستگاه است.

با استفاده از این قابلیت، تعمیرکار می‌تواند وضعیت ولتاژ هر پایه را به‌صورت مستقیم بررسی کند و در صورت وجود مشکل در تغذیه یا عدم وجود ولتاژ در یکی از پایه‌ها، سریع‌تر آن را شناسایی کند.

این ویژگی فرآیند تست اولیه مدار ارتباطی را سریع‌تر و ساده‌تر می‌کند.

8. عیب‌یابی تخصصی WABCO، KNORR و SINOTRUK

Xtruck امکان عیب‌یابی تخصصی و جامع سیستم‌های WABCO، KNORR-BREMSE و SINOTRUK را فراهم می‌کند.

این دستگاه برای عیب‌یابی سیستم‌های مختلف خودروهای سنگین طراحی شده و می‌تواند مجموعه‌ای از عملکردهای مورد نیاز برای سیستم‌های:

• WABCO

• KNORR-BREMSE

• SINOTRUK

را در یک ابزار واحد ارائه دهد.

به این ترتیب، تعمیرگاه‌ها می‌توانند به‌جای استفاده از چند اینترفیس مجزا، از یک دستگاه چندمنظوره برای پوشش طیف گسترده‌ای از سیستم‌های خودروهای سنگین استفاده کنند.

عیب‌یابی لحظه‌ای و حرفه‌ای

دستگاه دیاگ Xtruck برای انجام عیب‌یابی حرفه‌ای و مشاهده اطلاعات عملکردی خودرو طراحی شده است و امکاناتی مانند موارد زیر را ارائه می‌دهد:

• خواندن کدهای خطا

• مشاهده پارامترها و Data Stream

• پیکربندی پارامترها

• فلش و به‌روزرسانی اطلاعات

• نمایش ولتاژ پایه‌های OBD

• عملکردهای ویژه و سرویس‌های تخصصی

• FAST Special Inspection

• SINOTRUK Special Inspection

• تست و بررسی سیستم‌های مختلف خودرو

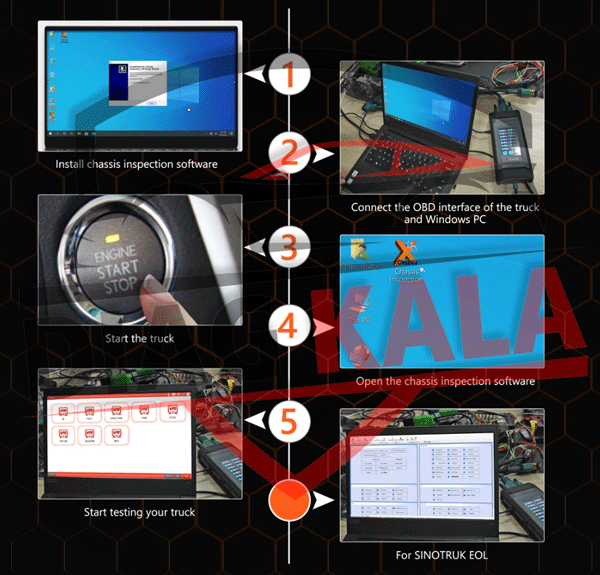

راهنمای استفاده سریع از دستگاه دیاگ گیربکس و سیستم‌های شاسی خودروهای سنگین Xtruck

مرحله 1: نصب نرم‌افزار

نرم‌افزار دستگاه را روی کامپیوتر مجهز به سیستم‌عامل Windows نصب کنید. برای این کار، پکیج نصب Chassis Inspection را اجرا کرده و مراحل نصب را تکمیل کنید.

مرحله 2: به‌روزرسانی نرم‌افزار

پس از نصب، نرم‌افزار را اجرا کرده و با انتخاب گزینه Update، فایل‌های منابع و نسخه عملکردهای سیستم را به‌روزرسانی کنید.

مرحله 3: اتصال دستگاه به خودرو

سوئیچ خودرو را روشن کرده و دستگاه Xtruck را از طریق کانکتور OBD به خودرو متصل کنید تا دستگاه از طریق خودرو تغذیه شود.

مرحله 4: برقراری ارتباط

امکان اتصال دستگاه از طریق USB یا Bluetooth وجود دارد. سیستم می‌تواند حالت اتصال را به‌صورت خودکار شناسایی کند.

مرحله 5: تنظیمات نرم‌افزار

تنظیمات مورد نیاز نرم‌افزار را مطابق دفترچه راهنما انجام دهید.

مرحله 6: پشتیبانی فنی

در صورت بروز هرگونه مشکل یا نیاز به راهنمایی، می‌توانید با تیم پشتیبانی فنی دیاگ کالا تماس بگیرید.

مشخصات فنی دستگاه دیاگ Xtruck

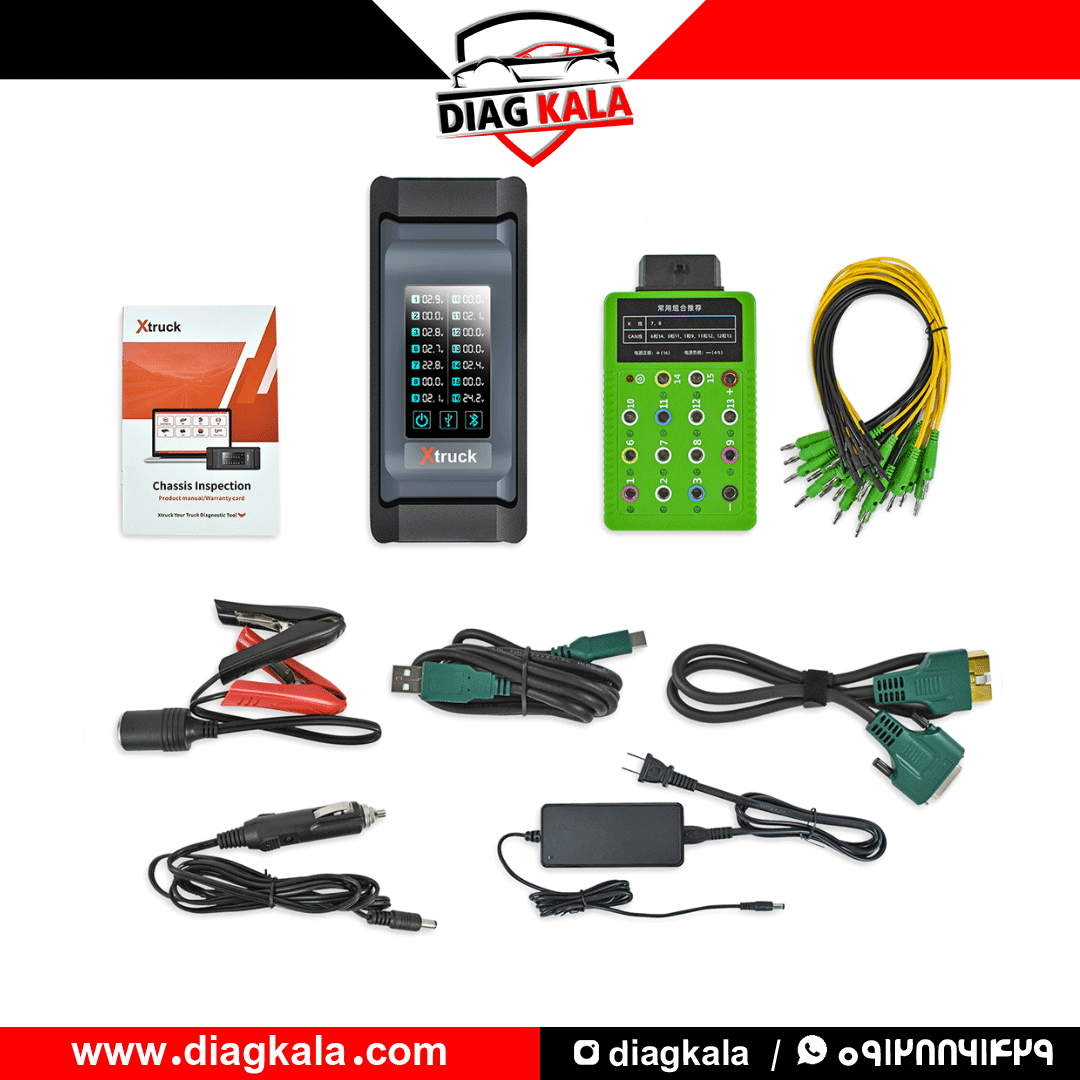

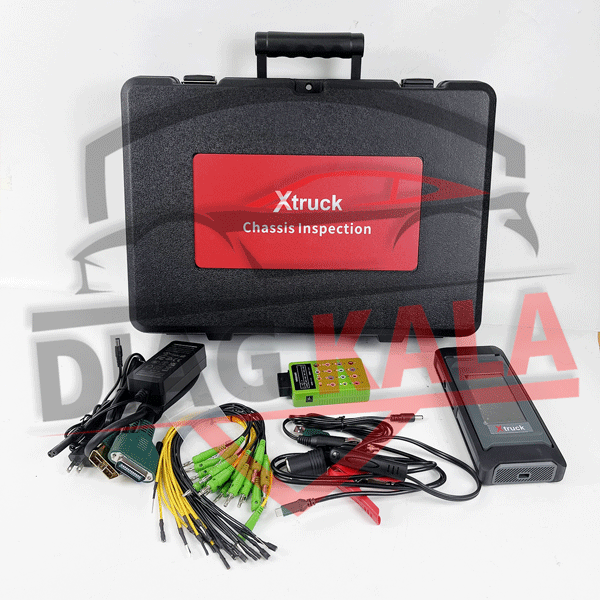

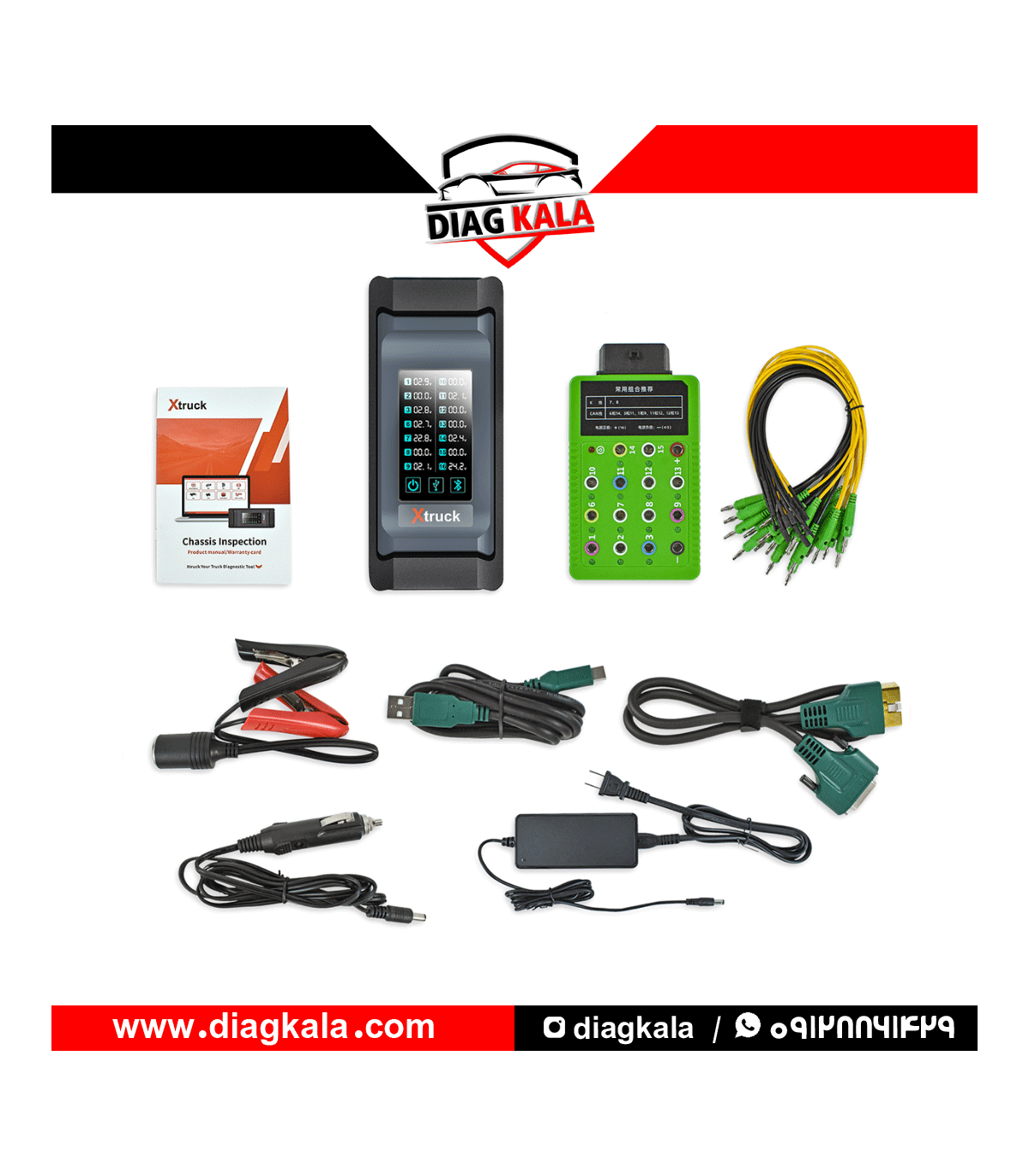

متعلقات دستگاه دیاگ گیربکس و سیستم‌های شاسی خودروهای سنگین Xtruck

بسته‌بندی دستگاه شامل موارد زیر است:

1. جعبه اصلی دستگاه

2. دستگاه Chassis VCI

3. کابل اصلی دیاگ

4. Universal Jumper Box-II

5. کابل Multifunction Wire Jumper

6. کابل انتقال داده USB به Type-C

7. آداپتور برق 24V

8. کابل DP9P به 24P

9. کابل فندکی خودرو

10. دفترچه راهنمای محصول

جمع‌بندی

Xtruck یک ابزار تخصصی و چندمنظوره برای عیب‌یابی خودروهای سنگین است که تمرکز ویژه‌ای بر گیربکس، ریتاردر، TCU، AMT، ABS، EBS، WABCO، KNORR-BREMSE و SINOTRUK دارد. قابلیت‌هایی مانند مشاهده Data Stream، خواندن کدهای خطا، سرویس و کالیبراسیون کلاچ، تست‌های تخصصی گیربکس، نمایش ولتاژ پایه‌های OBD و اتصال USB/Bluetooth، این دستگاه را به گزینه‌ای کاربردی برای تعمیرگاه‌های تخصصی خودروهای سنگین تبدیل می‌کند.
